Letti Assorbenti di Fitodepurazione a Flusso Orizzontale

Descrizione Impianto.

Il sistema di trattamento si articola in una fase di pre-trattamento del refluo (es. Degrassatore Statico, Fossa Imhoff) e una fase depurativa biologica naturale (trattamento secondario) ad opera di un sistema di fitodepurazione a flusso orizzontale.

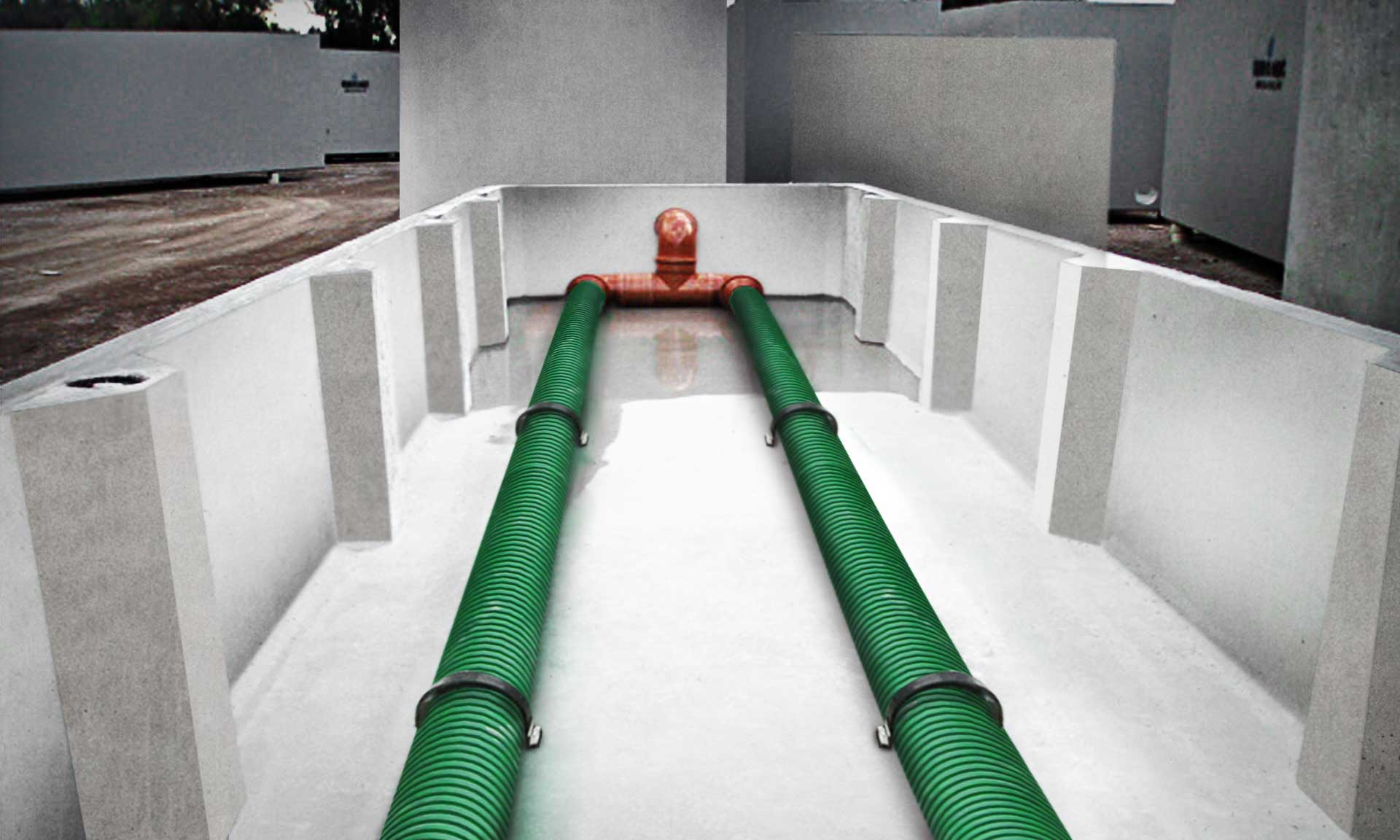

I Letti Assorbenti sono costituiti internamente dai seguenti componenti:

  • tubazioni forate per distribuzione liquami in ingresso,
  • strati di ghiaia a granulometria variabile,
  • strato di tessuto non tessuto onde evitare il dilavamento del terreno sovrastante,
  • miscela di sabbia, torba, terreno vegetale per formazione medium,
  • piante ed arbusti (specifiche essenze vegetali),
  • tubazioni forate per lo scarico dei liquami depurati al pozzetto.

Questo processo sfrutta la capacità di evapotraspirazione naturale diretta del terreno e indiretta tramite assorbimento da parte della vegetazione piantumata in superficie.

I Letti Assorbenti sono realizzati con gli innovativi “FRC Gazebo System” o “SCC Gazebo System”.

Dotazioni standard

I Letti Assorbenti Gazebo sono completi di:

  • manicotti per collegamento tubazioni ingresso e scarico,
  • tubazioni interne di drenaggio microforate in PVC compresi raccordi,
  • pozzetto per regolazione livello idrico interno.

FRC Gazebo System.

Fiber Reinforced Concrete (FRC) Gazebo System è il sistema più avanzato per produrre vasche monoblocco prefabbricate.

La ricerca e lo sviluppo di questo sistema basato su Calcestruzzo Fibrorinforzato, sono state condotte in collaborazione con il reparto R&D di BASF Master Builder Solutions.

Gazebo e BASF insieme per dar vita a vasche monoblocco di 2ª generazione, in grado di offrire vantaggi di livello assoluto:

  • Maggior durabilità
  • Incremento della duttilità
  • Incremento della resistenza meccanica a trazione e flessione
  • Aumento della resistenza chimica in ambienti aggressivi
  • Completa assenza di microfessurazioni
  • Assoluta impermeabilità
  • Maggior resistenza al fuoco
  • Abbattimento inquinamento ambientale.
Caratteristiche del Calcestruzzo FRC

Il Calcestruzzo FRC è realizzato con l’utilizzo di fibre sintetiche, ottenute per estrusione di polimeri a base di polipropilene.
Ciò permette un rinforzo del calcestruzzo, con notevole aumento di tenacità e duttilità.

Il Calcestruzzo FRC è a maturazione accelerata con catalizzatori di indurimento, senza ausilio del vapore.
L’immissione di nano-particelle speciali, diluite in sospensione acquosa, dosate nella miscela di calcestruzzo fresco, aiuta a incrementare internamente la temperatura di idratazione e quindi a velocizzare la maturazione del calcestruzzo.
Con questa innovativa tecnica, si elimina l’energia termica normalmente prodotta, si ottiene un miglior controllo delle temperature di maturazione, si riduce il tempo di sformatura dei prefabbricati entro le 10 ore dal getto e si ottiene un notevole incremento delle resistenze meccaniche a compressione del calcestruzzo anche a brevi stagionature: 35-40 N/mm a 10 ore dal getto.

Il Calcestruzzo FRC è idrorepellente.
Il calcestruzzo FRC è idrorepellente perché contiene innovativi additivi chimici a grado di finezza elevatissimo, tali da sigillare le porosità capillari che si creano tra le particelle di cemento.

SPECIFICHE

  • Confezionato con CEMENTO PORTLAND (conforme a UNI EN 197-1) con aggiunta di minerali tipo 1 (carbonato di calcio “filler ventilato” ) e con inerti conformi a UNI EN 12620.
  • Miscela SCC.
  • Contenente fibre sintetiche ottenute per estrusione di polimeri a base di polipropilene.

RESISTENZA A COMPRESSIONE
C50/60 (Rck ≥ 600 Kg/cmq)
C60/75 (Rck ≥ 750 Kg/cmq)

CLASSI DI ESPOSIZIONE (conformi norma UNI EN 206-1)
XC4 (cls resistente alla corrosione da carbonatazione),
XS2/XD2 (cls resistente alla corrosione da cloruri),
XF1 (cls resistente all’attacco del gelo/disgelo),
XA2 (cls ad alta resistenza ai solfati),
XA3 (cls ad altissima resistenza ai solfati).

CLASSE DI SPANDIMENTO
SF2
SF3

Caratteristiche delle vasche monoblocco in FRC

  • Maggiore Resistenza del Calcestruzzo a trazione per flessione.
  • Resistenza del Calcestruzzo alla fessurazione:
  • – resistenza 1° fessurazione: 4,00 MPa
    – resistenza residua di fessurazione: 1,00 MPa.

  • Armature interne d’acciaio ad aderenza migliorata e reti elettrosaldate tipo B450C controllate in stabilimento, il tutto conforme D.M. 14.01.2008.
  • Superfici esterne ed interne con finitura faccia a vista a totale eliminazione di porosità e nidi di ghiaia.

SCC Gazebo System.

SCC Gazebo System” è l’innovativo sistema Gazebo per produrre vasche monoblocco prefabbricate realizzate con Calcestruzzo Autocompattante SCC (Self Compacting Concrete) attraverso un procedimento unico.

Gazebo infatti, utilizza casseformi autoribaltanti per la produzione delle vasche e porta a maturazione accelerata il calcestruzzo senza l’ausilio del vapore.

Risultato: struttura estremamente solida e resistente, esteticamente più bella e tenuta idraulica perfetta, anche in installazioni fuori terra. Cioè, più durata, più sicurezza, nessun problema.

Caratteristiche del Calcestruzzo Autocompattante SCC
  • Confezionato con CEMENTO PORTLAND (conforme a UNI EN 197-1) con aggiunta di minerali tipo 1 (carbonato di calcio “filler ventilato” ) e con inerti conformi a UNI EN 12620.
  • La maturazione accelerata del calcestruzzo avviene senza l’ausilio del vapore consentendo decisamente una resistenza maggiore.

RESISTENZA A COMPRESSIONE
C50/60 (Rck ≥ 600 Kg/cmq)
C60/75 (Rck ≥ 750 Kg/cmq)

CLASSI DI ESPOSIZIONE (conformi norma UNI EN 206-1)
XC4 (cls resistente alla corrosione da carbonatazione),
XS2/XD2 (cls resistente alla corrosione da cloruri),
XF1 (cls resistente all’attacco del gelo/disgelo),
XA2 (cls ad alta resistenza ai solfati),
XA3 (cls ad altissima resistenza ai solfati).

CLASSE DI SPANDIMENTO
SF2
SF3

Caratteristiche delle vasche in monoblocco

  • Armature interne d’acciaio ad aderenza migliorata e reti elettrosaldate tipo B450C controllate in stabilimento, il tutto conforme D.M. 14.01.2008.
  • Superfici esterne ed interne con finitura faccia a vista a totale eliminazione di porosità e nidi di ghiaia.

Accessori.

  • rivestimenti ed elettropompa di ricircolo.

Campi d’impiego.

Insediamenti residenziali e produttivi, insediamenti turistici, finissaggio effluenti da depuratori esistenti, Enti Pubblici.


Gazebo per
i professionisti.

Gazebo assiste Progettisti, Impiantisti, Imprese Edili, con progettazione gratuita, supporto tecnico, velocità di preparazione del progetto, sopralluoghi in cantiere, assistenza tecnica fino all’installazione, velocità di consegna.

Progettazione gratuitaSupporto tecnicoVelocità di preparazione del progettoSopralluoghi in cantiereAssistenza tecnica fino all'installazioneVelocità di consegna

Documentazione tecnica.

I professionisti interessati a voci di capitolato, schemi, schede e disegni tecnici, file dwg e pdf possono accedere alla documentazione tecnica previa registrazione, o per maggiori informazioni compilare il form sottostante.
