Impianti di Sollevamento Acque per la rete fognaria della Stazione Alta Velocità Mediopadana di Reggio Emilia. Gazebo S.p.A. è stata scelta per l’elevata qualità delle soluzioni proposte e per la durabilità degli impianti nel tempo.
Per le opere di completamento, rifunzionalizzazione e implementazione della rete fognaria della Stazione Alta Velocità Mediopadana di Reggio Emilia, RESTA scarl ha scelto Gazebo S.p.A. per la realizzazione di due impianti di sollevamento acque.
L’intervento ha previsto la realizzazione di due stazioni di sollevamento: una destinata alle acque nere provenienti dai servizi igienici e una dedicata al sollevamento delle acque meteoriche provenienti dai parcheggi.
Le soluzioni proposte da Gazebo sono state selezionate per rispondere alle criticità di installazione presenti in cantiere e per garantire nel tempo affidabilità, continuità di esercizio e costi di gestione contenuti, in linea con il concetto di Qualità Conveniente.
I manufatti prefabbricati e le tecnologie adottate hanno infatti permesso di ottenere:
IMPIANTO DI SOLLEVAMENTO ACQUE NERE
Per la stazione di sollevamento delle acque nere è stato realizzato un impianto composto da:
VASCA DI ALLOGGIO POMPE
Vasca prefabbricata interrata realizzata con l’innovativo “SCC Gazebo System”.
Dimensioni esterne: cm 160 x 250 x h 253 + 250 (fondello + prolunga).
Completa di n. 2 elettropompe da 1,70 kW ciascuna per il rilancio delle acque provenienti dalla rete fognaria.
Il funzionamento delle elettropompe è gestito da:
- quadro di comando con logica elettronica (PLC)
- sistema di rilevamento livelli a battente idrostatico
- N. 3 regolatori di livello ad assetto variabile di sicurezza
VASCA DI ALLOGGIO VALVOLAME
Vasca prefabbricata interrata realizzata con l’innovativo “SCC Gazebo System”.
Dimensioni esterne: cm 160 x 180 x h 150.
Completa di:
- collettore in acciaio inox con saracinesche e valvole di ritegno su ciascuna tubazione di mandata delle elettropompe sommerse
- tubazione di ritorno alla vasca alloggio elettropompe con saracinesca in ghisa
Particolarità del progetto
La principale criticità del progetto era legata alle condizioni del sito di installazione.
La presenza di numerosi sottoservizi e la significativa profondità di posa richiedevano infatti il posizionamento della vasca alloggio pompe a 5 metri sotto il piano campagna, in presenza di falda freatica già a -50 cm dal p.c.
Per rispondere a queste condizioni, le vasche prefabbricate Gazebo sono state realizzate con l’innovativo “SCC Gazebo System”, un calcestruzzo idrorepellente con nanocomponenti silicatici in grado di sigillare le porosità capillari del materiale.
Questa tecnologia è particolarmente indicata per installazioni in presenza di falda, in quanto contribuisce a:
- impedire la fuoriuscita delle acque da rilanciare
- evitare l’ingresso di acqua di falda all’interno delle vasche
- preservare l’ambiente circostante da eventuali perdite
La soluzione adottata ha quindi garantito elevata durabilità dell’impianto e piena compatibilità con le condizioni del sito di installazione.
Le vasche sono inoltre state progettate con specifici sistemi di rinforzo strutturale, in grado di resistere alle spinte esterne ed evitare fenomeni di galleggiamento in presenza di falda freatica.
Criticità, Richieste e Soluzioni
CRITICITÀ LOGISTICHE

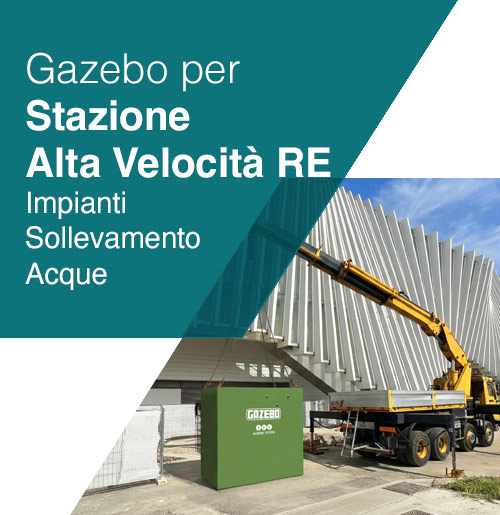

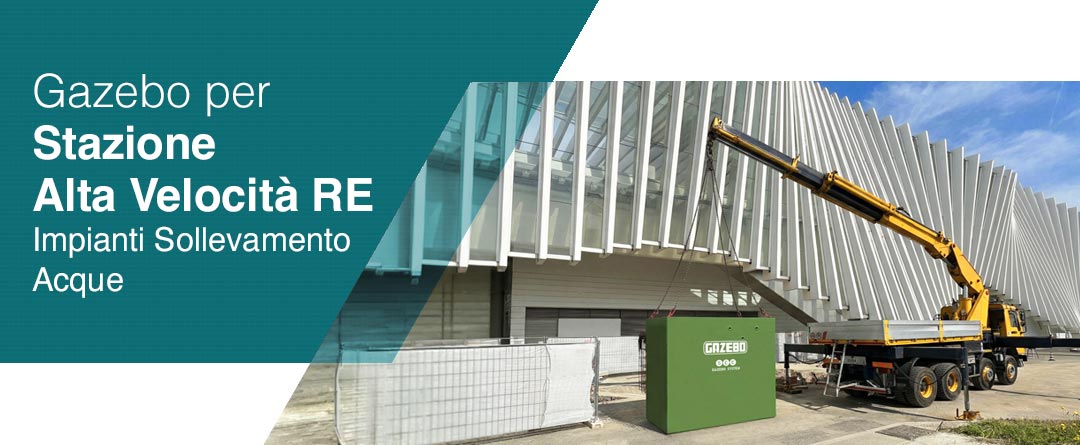

Il posizionamento della stazione di sollevamento acque nere, nel piazzale retrostante la stazione ferroviaria, non consentiva l’accesso ai bilici tradizionali né a una gru semovente, a causa del passaggio obbligato al di sotto di un sottopasso.
Per superare questa criticità, Gazebo S.p.A., tramite il proprio Ufficio Gestione Consegne e Logistica, ha definito, in accordo con il committente, una strategia logistica dedicata per il trasporto e il posizionamento dei manufatti.
SOLUZIONI ADOTTATE
- Individuazione di un piazzale di trasbordo nelle vicinanze del sito di installazione, facilmente accessibile ai bilici e idoneo al trasferimento dei manufatti su camion con gru a bordo, in grado di superare il sottopasso.
- Trasporto finale e posizionamento in cantiere mediante camion con gru, utilizzati per la movimentazione e la posa delle vasche e delle coperture direttamente nel punto di installazione.
- Completamento di consegna, trasporto e posa in una sola giornata lavorativa, grazie a una pianificazione logistica mirata e coordinata.
Fase di posa
La realizzazione dell’impianto ha richiesto lo studio di specifiche sequenze di posa da parte dell’Ufficio Tecnico Gazebo.
Oltre alla profondità di posa e alla presenza di falda freatica, il sito era interessato da numerosi sottoservizi, che non consentivano né la realizzazione di scavi sufficientemente ampi per una zavorra esterna perimetrale, né il posizionamento in adiacenza della vasca alloggio elettropompe e della vasca alloggio valvolame, come avviene nelle installazioni standard.
Per superare queste criticità, l’Ufficio Tecnico Gazebo, in costante confronto con la Direzione Lavori, ha previsto uno scavo con palancole per evitare cedimenti del terreno in presenza di falda. Le dimensioni dello scavo sono state mantenute molto prossime a quelle del manufatto in calcestruzzo armato, lasciando circa 20 cm di spazio perimetrale.
Prima della posa, è stata predisposta una doppia rete in ferro collegata alle barre filettate presenti lungo il perimetro esterno della vasca.
Dopo la posa del fondello della vasca alloggio pompe e della relativa prolunga, è stato realizzato un getto perimetrale esterno per un’altezza di circa 350 cm.
Questa soluzione ha consentito di ottenere un efficace rinfianco antigalleggiamento per la vasca alloggio elettropompe. Per la vasca alloggio valvolame, invece, data l’altezza di soli 150 cm, non è stato necessario prevedere lo stesso accorgimento.
Gazebo S.p.A. ha fornito assistenza tecnica completa durante tutte le operazioni di posa in opera.
Successivamente si è occupata del montaggio delle apparecchiature elettromeccaniche all’interno delle vasche prefabbricate in C.A. — elettropompe, sonda a battente idrostatico, galleggianti di livello, valvolame e piping in acciaio inox — e della sigillatura interna del giunto tra fondello e prolunga nella vasca alloggio elettropompe, mediante silicone poliuretanico e staffe in acciaio inox.
Grazie a un’organizzazione operativa efficiente e a una produzione curata in ogni dettaglio, i tecnici Gazebo S.p.A. hanno completato posa e sigillature in una sola giornata di lavoro, garantendo precisione esecutiva, tenuta idraulica e tempi di cantiere ridotti.

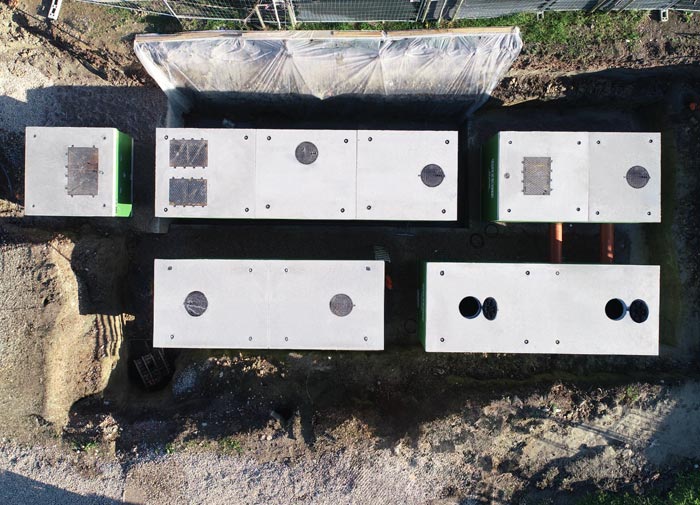

IMPIANTO DI SOLLEVAMENTO ACQUE METEORICHE
Per la stazione di sollevamento delle acque meteoriche è stato realizzato un impianto composto da:
VASCA DI INGRESSO
Vasca prefabbricata interrata realizzata con l’innovativo “SCC Gazebo System”.
Dimensioni esterne: cm 250 x 450 x h 250.
Completa di tubazioni di ingresso e di paratoia manuale in acciaio inox, con asta non saliente e prolunga di manovra amovibile, come previsto da progetto.
VASCA DI ALLOGGIO POMPE
Vasca prefabbricata interrata realizzata con l’innovativo “SCC Gazebo System”.
Dimensioni esterne: cm 250 x 850 x h 103 + 250 (fondello + prolunga).
Completa di n. 2 elettropompe da 3,10 kW ciascuna per il rilancio delle acque provenienti dalla rete fognaria.
Il funzionamento delle elettropompe è gestito da quadro di comando con logica elettronica (PLC) e regolatori di livello ad assetto variabile.
VASCA DI ALLOGGIO VALVOLAME
Vasca prefabbricata interrata realizzata con l’innovativo “SCC Gazebo System”.
Dimensioni esterne: cm 250 x 250 x h 150.
Completa di:
- collettore in acciaio inox con saracinesche e valvole di ritegno su ciascuna tubazione di mandata delle elettropompe sommerse
- tubazione di ritorno alla vasca alloggio elettropompe con saracinesca in ghisa
BACINO DI ACCUMULO
N. 2 vasche prefabbricate interrate realizzate con l’innovativo “SCC Gazebo System”.
Dimensioni esterne: cm 250 x 650 x h 250 ciascuna.
Complete di tubazioni di collegamento a quota fondo vasca con la vasca di ingresso.
Particolarità del progetto e criticità

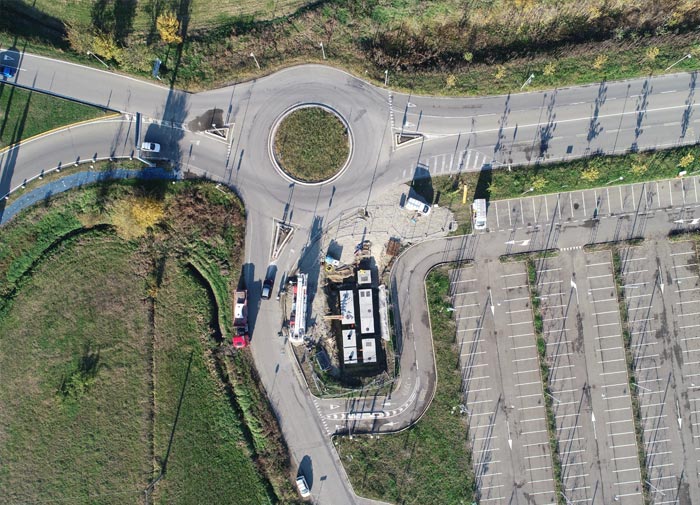

Per questo secondo impianto di sollevamento non si sono riscontrate particolari criticità legate all’accessibilità del sito o alla presenza di sottoservizi, poiché l’installazione è avvenuta nel parcheggio antistante la stazione ferroviaria.
La principale condizione da gestire era invece la presenza di falda freatica già a -50 cm dal piano campagna, che ha richiesto l’impiego di vasche prefabbricate realizzate con l’innovativo “SCC Gazebo System”.
Si tratta di un calcestruzzo idrorepellente con nanocomponenti silicatici in grado di sigillare le porosità capillari del materiale, particolarmente indicato per installazioni in presenza di falda.
Questa soluzione consente di:
- impedire la fuoriuscita delle acque da rilanciare
- evitare l’ingresso di acqua di falda all’interno delle vasche
- preservare l’ambiente circostante da eventuali perdite
Le vasche sono inoltre state progettate con specifici sistemi di rinforzo strutturale, in grado di resistere alle spinte esterne ed evitare fenomeni di galleggiamento in presenza di falda freatica.
Fase di posa
Gazebo S.p.A. ha fornito assistenza tecnica completa durante tutte le operazioni di posa in opera dei manufatti in C.A.
Successivamente si è occupata del montaggio delle apparecchiature elettromeccaniche all’interno delle vasche prefabbricate — paratoia manuale, elettropompe e piping in acciaio inox — e della sigillatura interna del giunto tra fondello e prolunga nella vasca alloggio elettropompe, mediante silicone poliuretanico e staffe in acciaio inox.
Grazie a un’organizzazione operativa efficiente e a una produzione curata in ogni dettaglio, i tecnici Gazebo S.p.A. hanno completato posa e sigillature in soli 3 giorni di lavoro, garantendo precisione esecutiva, tenuta idraulica e tempi di cantiere ridotti.
Vantaggi degli impianti realizzati
SCC VASCHE INDISTRUTTIBILI
DI ULTIMA GENERAZIONE
SCC TOTALMENTE
IDROREPELLENTE
ZERO COSTI DI
FERMO IMPIANTO
ZERO COSTI
DI MANUTENZIONE STRAORDINARIA
ZERO
PERDITE
E INFILTRAZIONI
SICUREZZA E
CONTINUITÀ
DI ESERCIZIO
RIDOTTI COSTI
DI GESTIONE
ASSISTENZA TECNICA
COMPLETA
MONTAGGIO ESEGUITO
IN TEMPI RECORD
MONTAGGIO DEGLI IMPIANTI REALIZZATO IN TEMPI RECORD
Impianto di Sollevamento
Acque Nere
1 solo giorno
Impianto di Sollevamento
Acque Meteoriche
In soli 3 giorni
Grazie a una gestione logistica precisa e alla sinergia tra i tecnici Gazebo e le maestranze di cantiere, il progetto è stato completato in tempi record, riducendo al minimo costi e interferenze operative e garantendo un risultato preciso e affidabile.
