Impianto Antincendio Gazebo S.p.A. per il nuovo
Nord Ovest Parking di Sassuolo.
Affidabilità, rispetto delle norme e velocità di montaggio.
Il Nord Ovest Parking di Sassuolo è un intervento di riqualificazione realizzato tra via Pia e via Peschiera, progettato per servire il centro storico e le aree limitrofe.
La struttura multipiano si sviluppa su sei livelli e svolge la funzione di parcheggio scambiatore a servizio della città e delle stazioni. Situata in una zona facilmente raggiungibile, offre 257 posti auto, stalli per la ricarica dei veicoli elettrici e nuovi spazi commerciali.
Per questa importante opera, che restituisce un nuovo volto a una delle aree strategiche della città di Sassuolo, Immobiltec S.p.A. e Sici S.r.l. hanno scelto Gazebo S.p.A. per la progettazione e la realizzazione dell’impianto antincendio, composto da locali tecnici, gruppi di pressurizzazione per la rete idranti e la rete sprinkler e da un’idonea riserva idrica.
★★★★★
Qualità delle vasche e velocità di montaggio

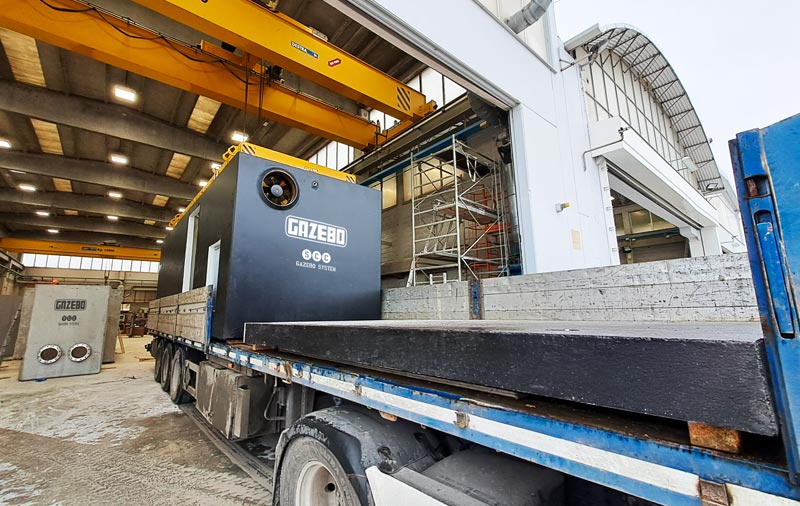

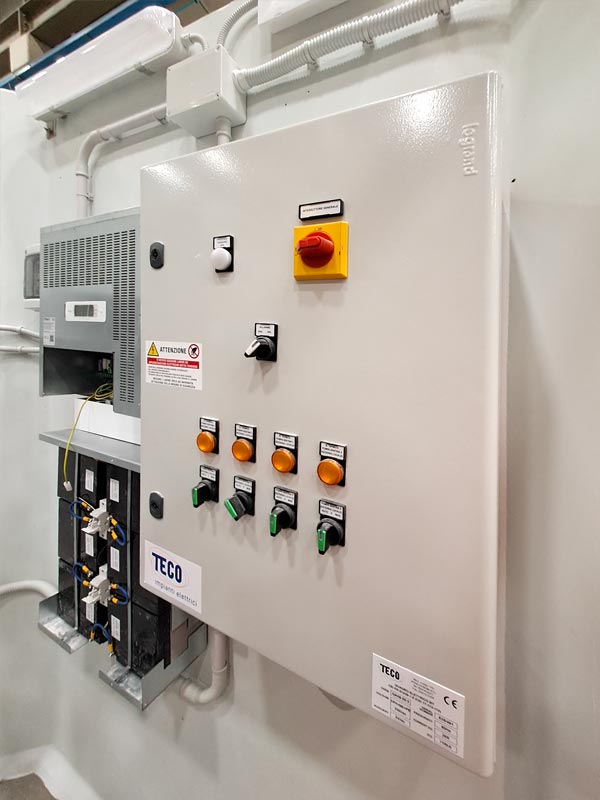

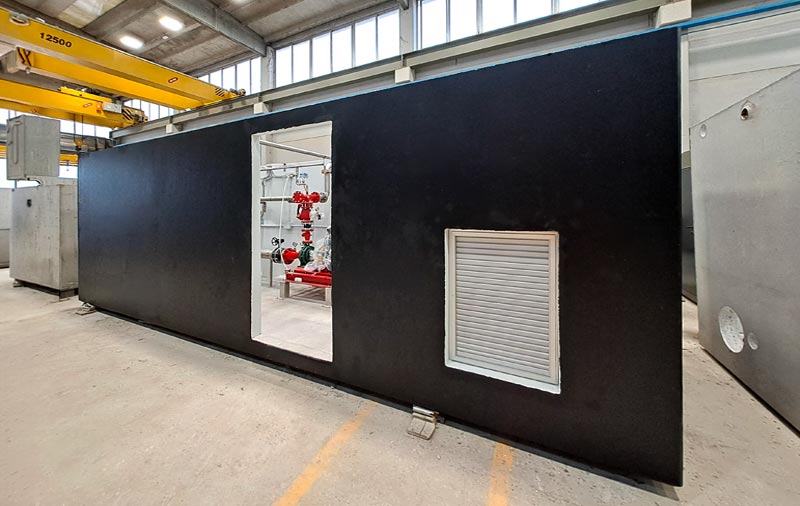

Gazebo ha fornito sia i manufatti prefabbricati in C.A., realizzati con l’innovativo “SCC Gazebo System”, sia la componentistica elettromeccanica e di controllo, preassemblata direttamente all’interno dei manufatti presso il proprio stabilimento.
Questa soluzione ha consentito di rendere le successive lavorazioni in cantiere molto più snelle e veloci.
Impianto realizzato
L’impianto antincendio realizzato è composto da vasche per la riserva idrica antincendio, locali tecnici e gruppi di pressurizzazione.
Riserva idrica antincendio.
La riserva idrica antincendio è composta da:

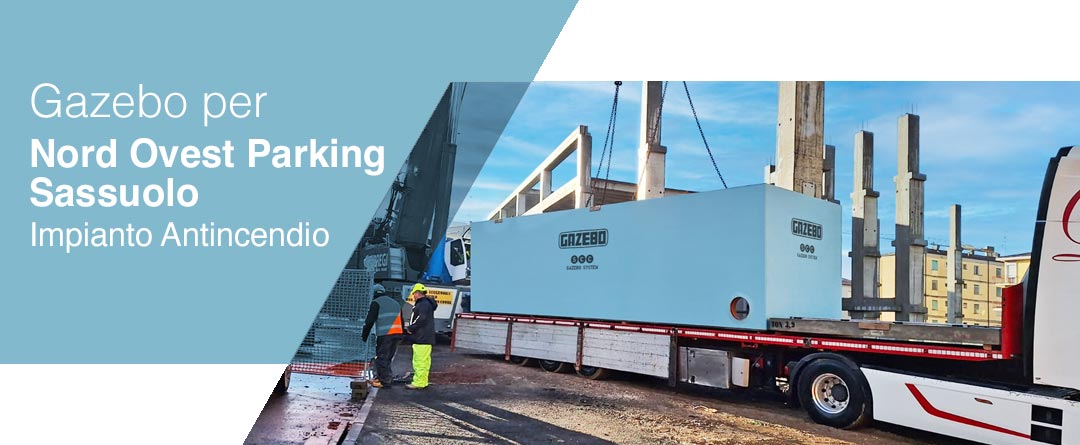

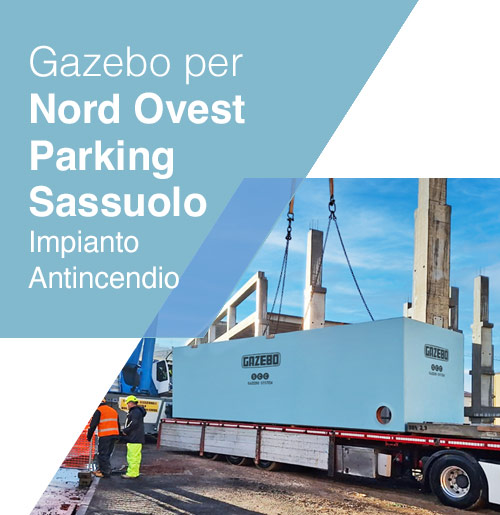

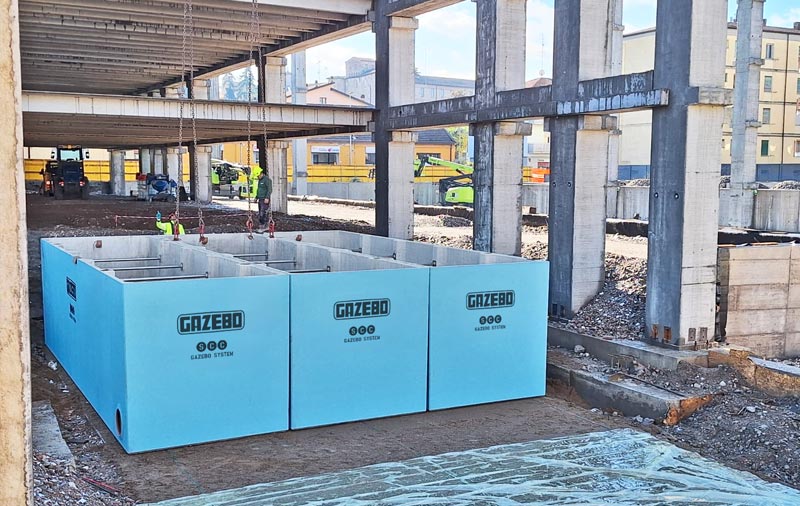

N. 6 vasche prefabbricate interrate, realizzate con l’innovativo “SCC Gazebo System”.
Dimensioni esterne di ciascuna vasca: 250 x 950 x h 250 cm.
Le sei vasche, collegate tra loro sul fondo, formano un unico bacino con una capacità utile di 210 m³, conforme alla norma UNI EN 12845.
Come richiesto dalla committenza, le vasche dovevano essere posizionate all’interno dell’edificio, interrate e alla quota delle fondazioni della struttura in costruzione.
Grazie alla modularità delle vasche Gazebo e all’ampia flessibilità nella predisposizione degli attacchi idraulici, è stato possibile ottimizzare il bacino di accumulo mediante una batteria di vasche configurata in funzione degli spazi disponibili.
Locale pompe rete idranti.

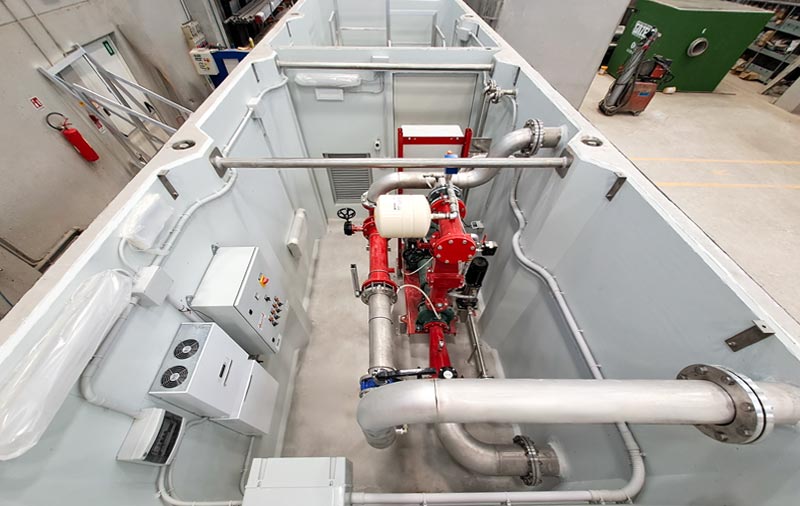

Il locale pompe della rete idranti è composto da:

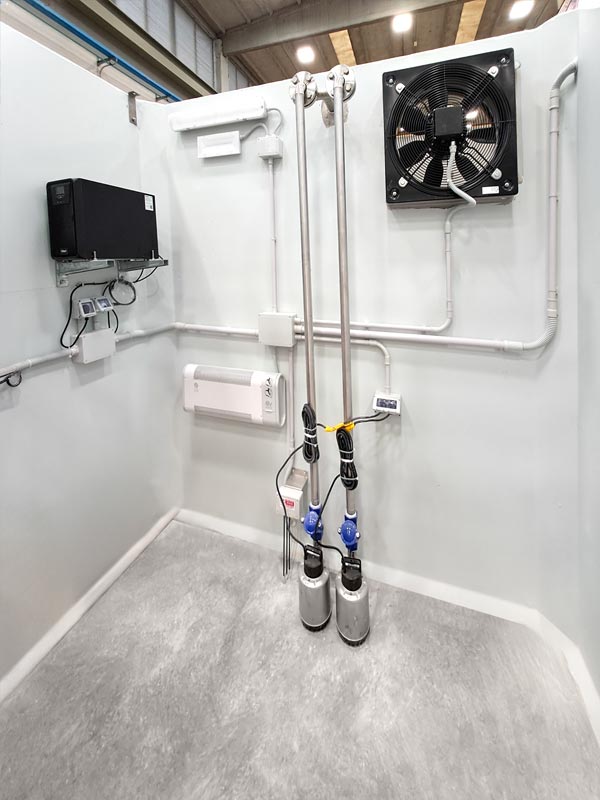

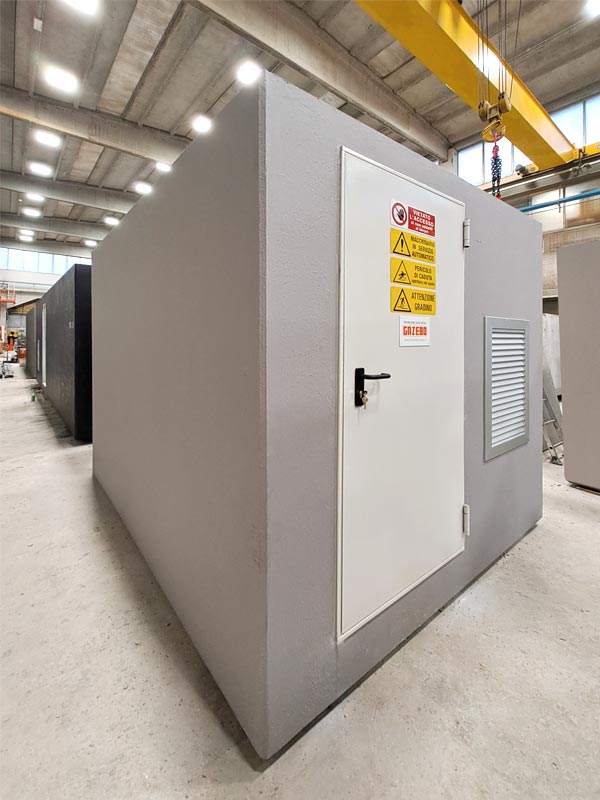

N. 1 locale tecnico prefabbricato interrato realizzato con l’innovativo “SCC Gazebo System”.
Dimensioni esterne: 250 x 750 x h 250 cm.

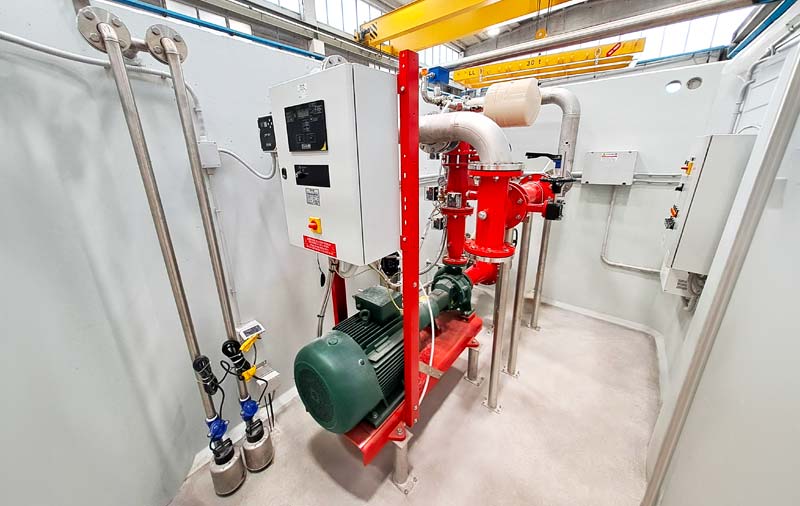

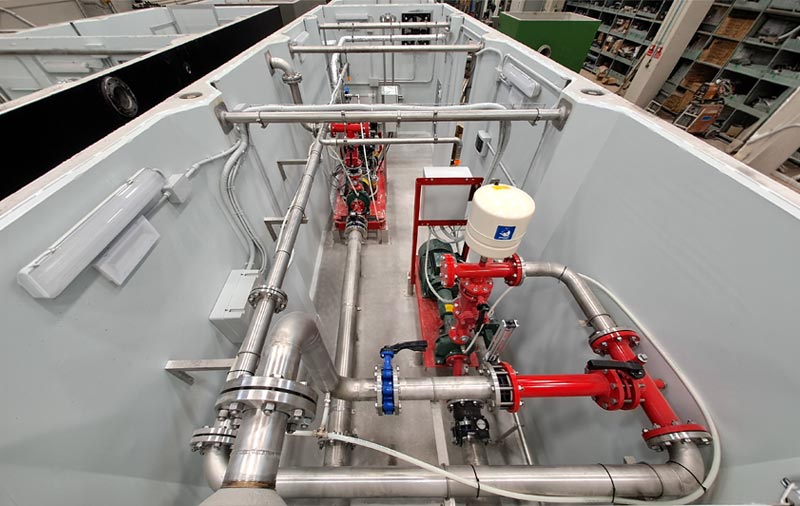

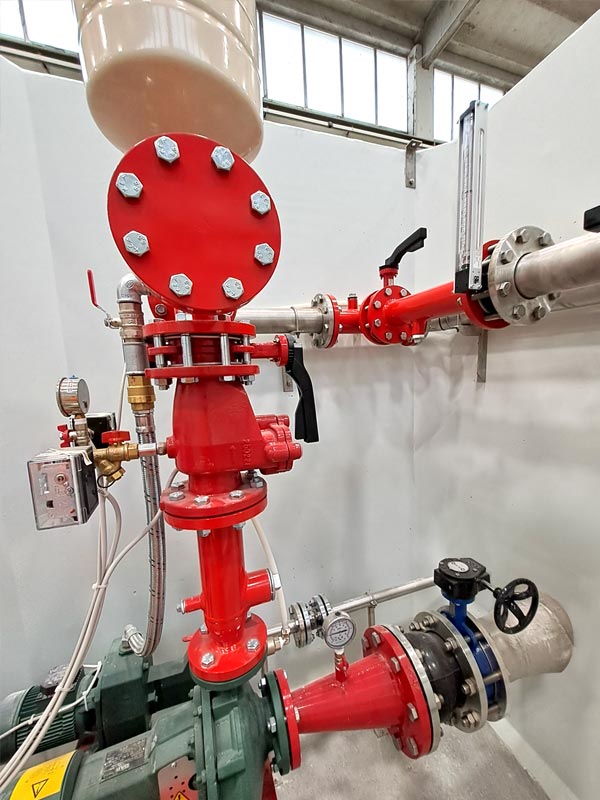

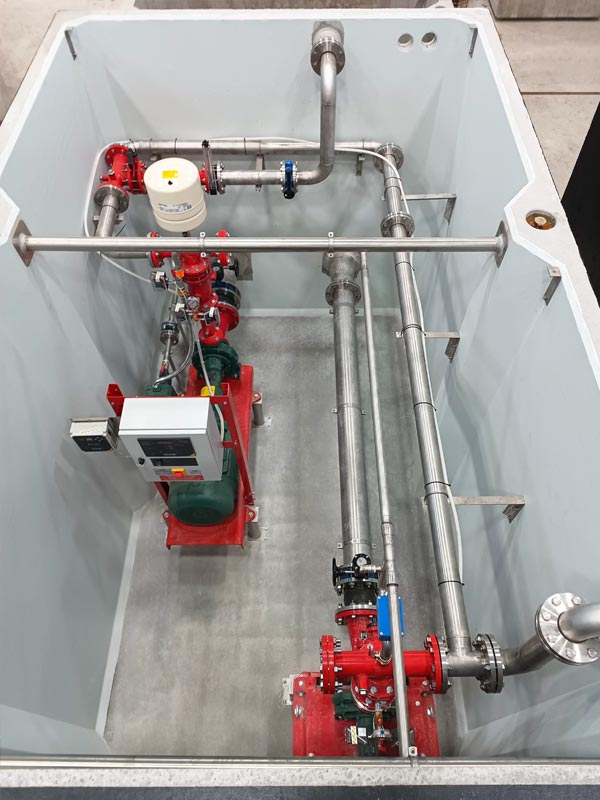

Il locale contiene un gruppo di pressurizzazione composto da un’elettropompa principale e una pompa pilota.
L’elettropompa principale presenta una portata di 120 m³/h e una prevalenza di 5 bar.
Locale pompe rete sprinkler.

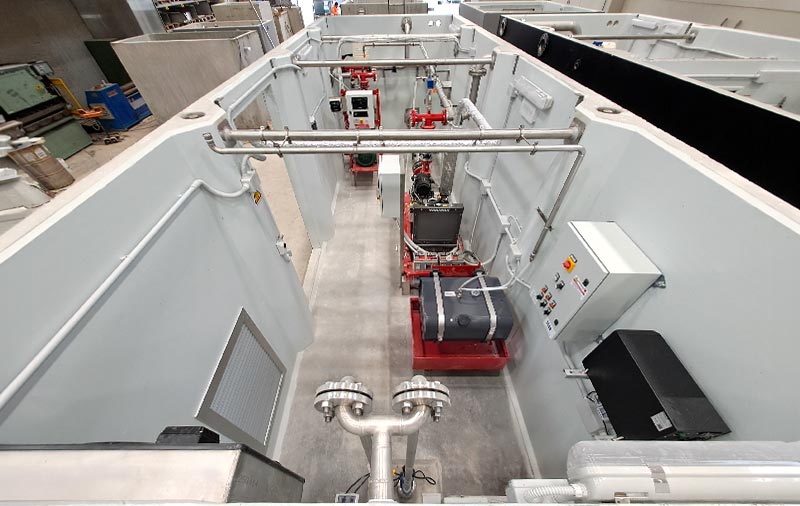

Il locale pompe della rete sprinkler è composto da:
N. 1 locale tecnico prefabbricato interrato, realizzato con l’innovativo “SCC Gazebo System”.
Dimensioni esterne: 250 x 750 x h 250 cm.

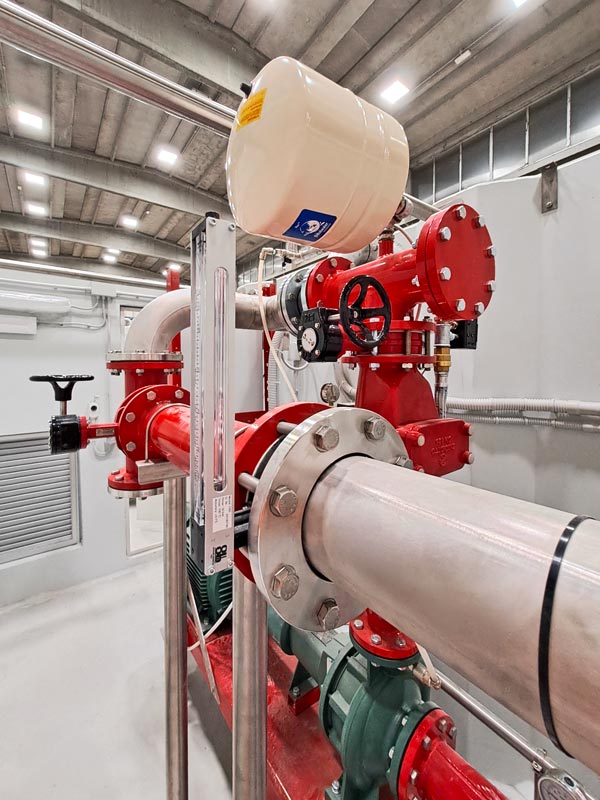

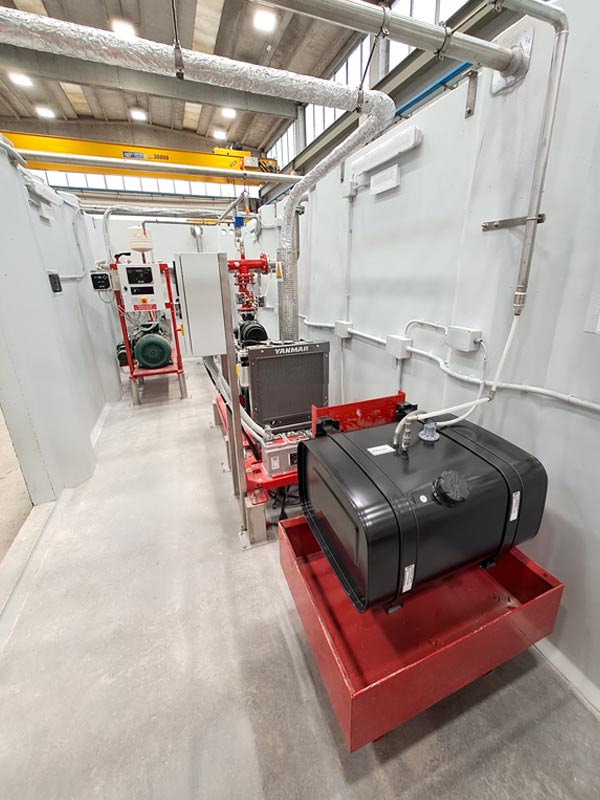

Il locale contiene un gruppo di pressurizzazione composto da un’elettropompa principale, una motopompa principale e una pompa pilota.
L’elettropompa principale e la motopompa presentano ciascuna una portata di 57,6 m³/h e una prevalenza di 7 bar.

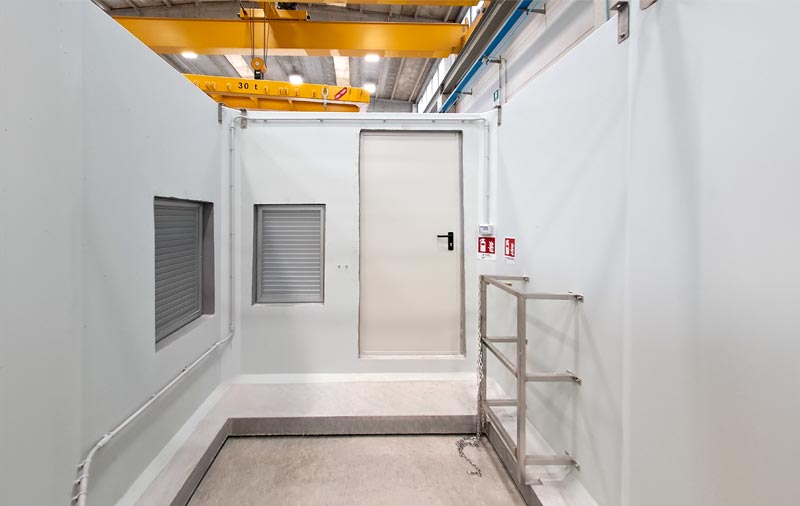

Locale di accesso.

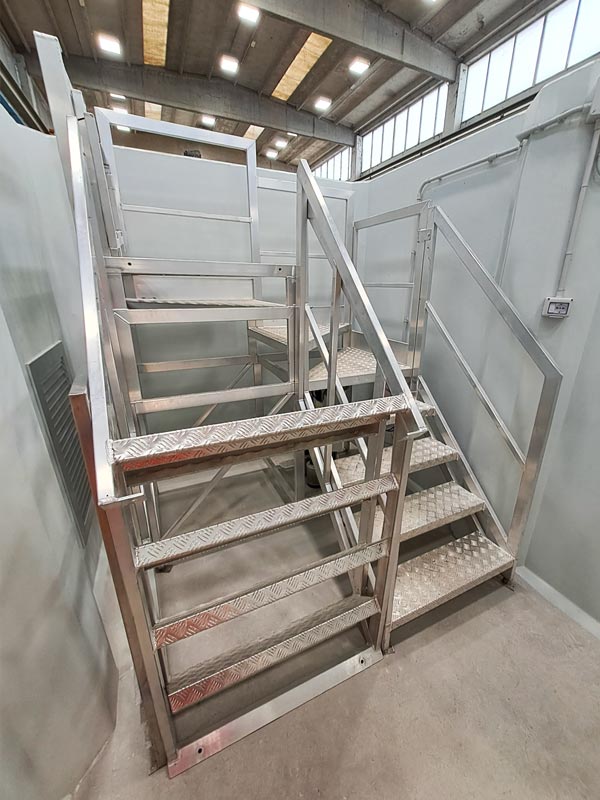

In fase di progettazione, i due locali tecnici sono stati posizionati affiancati lungo il lato maggiore. All’interno del locale della rete idranti è stato ricavato lo spazio destinato all’accesso, completo di scala e di passaggi dedicati al locale idranti e al locale sprinkler.
Lastre di copertura.

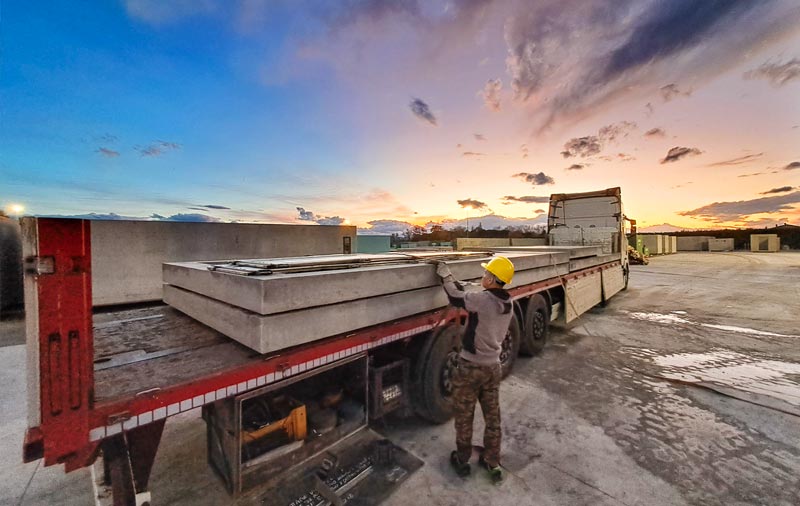

Tutte le lastre di copertura sono state dimensionate e prodotte per garantire la resistenza ai carichi stradali di 1ª categoria, consentendo il transito di mezzi pesanti.

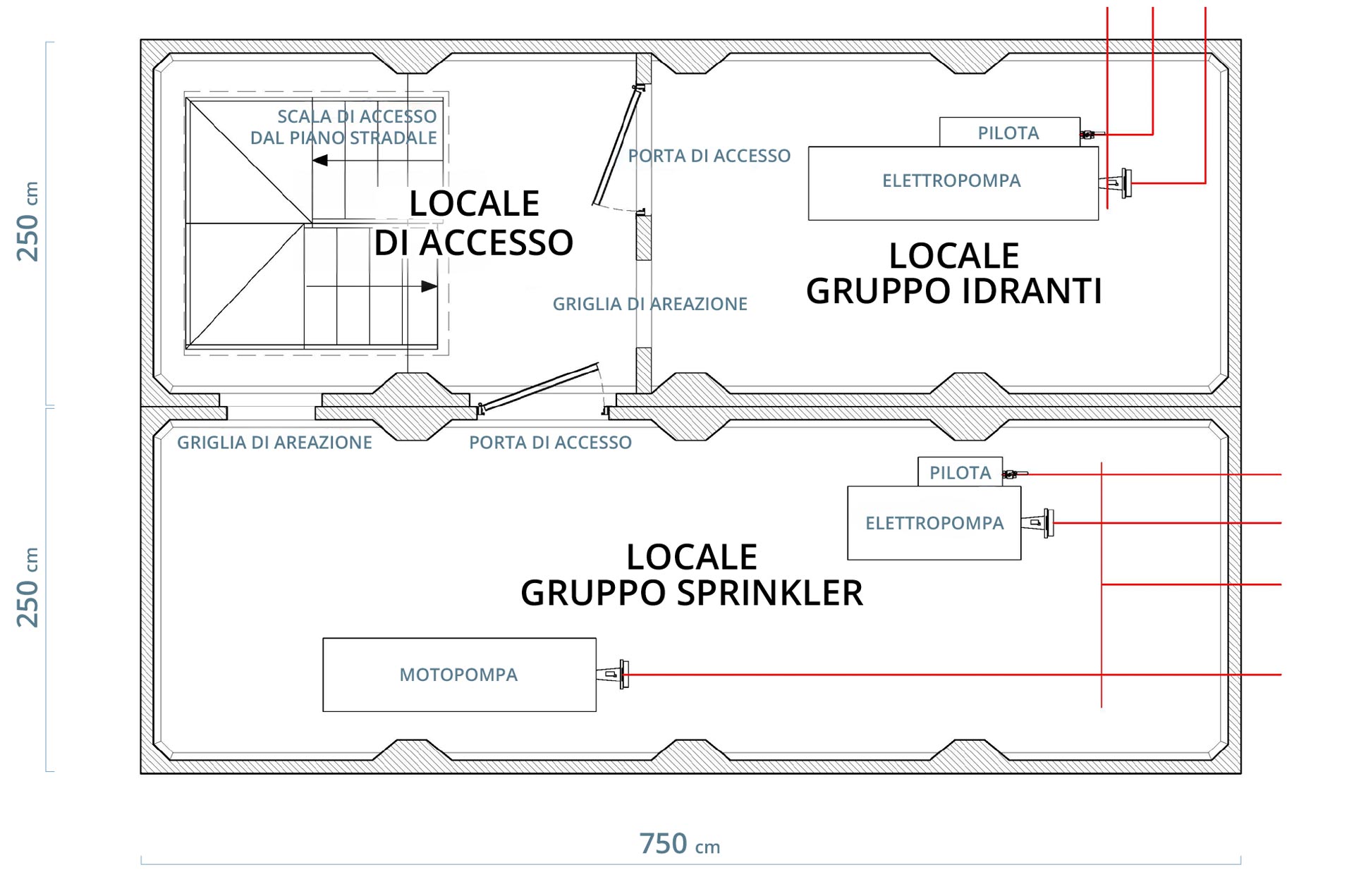

Disegno tecnico
Il disegno rappresenta, a titolo esemplificativo, la proposta progettuale sviluppata per i locali tecnici antincendio, nel rispetto della normativa vigente UNI EN 11292, che prevede la presenza di spazi minimi di accesso attorno a ciascuna macchina principale, indispensabili per lo svolgimento delle operazioni di controllo e manutenzione.
Vantaggi dell’impianto realizzato
VASCHE INDISTRUTTIBILI
DI ULTIMA GENERAZIONE
PROGETTAZIONE
CUSTOMIZZATA
SICUREZZA E
CONTINUITÀ DI ESERCIZIO
per l’alto grado di affidabilità delle apparecchiature installate
FACILITÀ
DI GESTIONE
COSTI DI MANUTENZIONE
E GESTIONE RIDOTTI
ZERO COSTI
DI MANUTENZIONE STRAORDINARIA
AFFIDABILITÀ
E DURABILITÀ
COMPATTEZZA
PLANIMETRICA
IMPIANTO DI TIPO MODULARE
per eventuali futuri ampliamenti
MONTAGGIO IN TEMPI RECORD
VASCHE RISERVA IDRICA
2 giorni
LOCALI TECNICI
1 giorno
Per esigenze logistiche e di cantiere, la fornitura è stata suddivisa in due fasi.

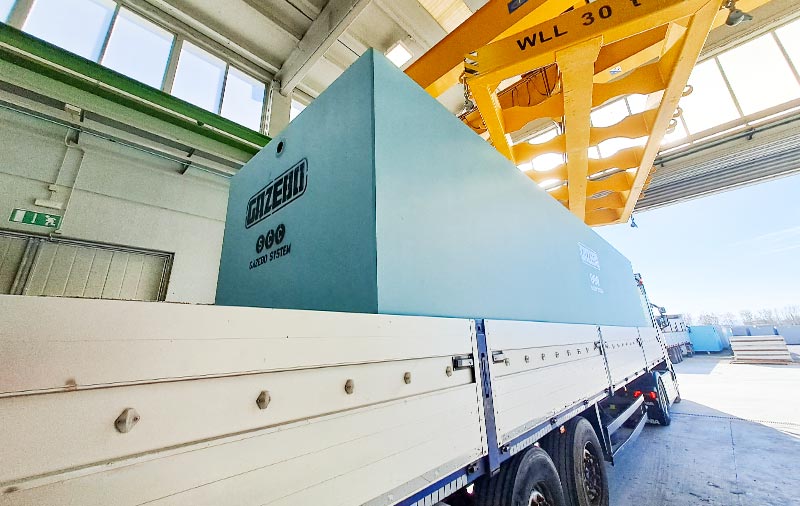

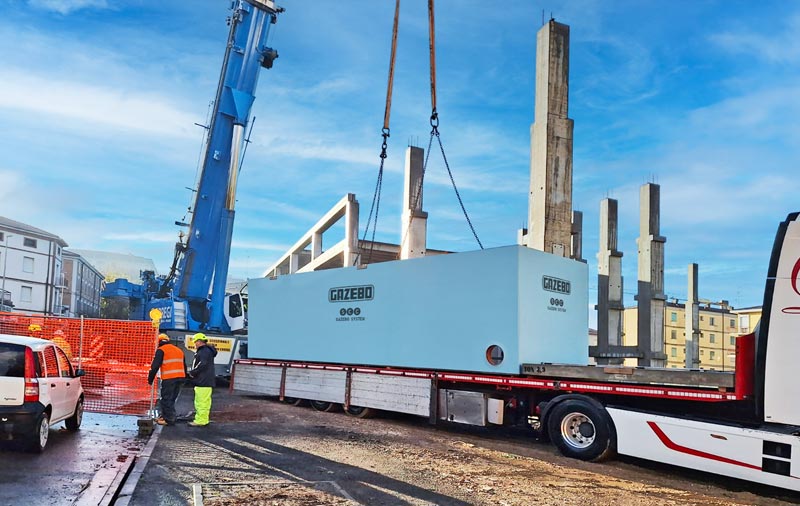

Nella prima fase, la consegna delle 6 vasche destinate alla riserva idrica è avvenuta in soli 2 giorni.
Nella seconda fase, i locali tecnici, completi di tutte le tecnologie, sono stati consegnati in un solo giorno, grazie all’importante lavoro di pre-assemblaggio svolto in azienda.
Questa organizzazione ha consentito di ridurre al minimo i costi e le interferenze operative, garantendo un risultato preciso e affidabile.
