Goldenplast S.p.A. ha scelto la qualità
delle nostre Vasche di Grandi Dimensioni realizzate
con l’innovativo “SCC Gazebo System”.
Goldenplast S.p.A., azienda di riferimento nella produzione di compound termoplastici, si è affermata sul mercato internazionale grazie alla qualità dei propri prodotti, all’affidabilità dei processi e a una costante vocazione all’innovazione.
Per la sede di Potenza Picena (MC), Goldenplast ha scelto Gazebo S.p.A. per la realizzazione di una riserva idrica antincendio e di un bacino di laminazione delle acque meteoriche, a servizio dell’impianto produttivo.
Le opere sono state eseguite con vasche prefabbricate monoblocco in cemento armato di Grandi Dimensioni, prodotte con l’innovativo “SCC Gazebo System“, una tecnologia che garantisce elevata resistenza strutturale, impermeabilità e durabilità nel tempo.
Le vasche prefabbricate Gazebo di Grandi Dimensioni offrono molteplici vantaggi:
- riduzione dei costi di realizzazione,
- minori costi di posa in opera,
- minori costi per collegamenti idraulici.
Il servizio Gazebo S.p.A. è stato particolarmente apprezzato per la completezza e l’efficienza operativa, dalla progettazione fino alla fase di montaggio in cantiere.
Con un’organizzazione precisa e una produzione curata in ogni dettaglio, i tecnici Gazebo hanno completato le operazioni di posa e sigillatura in soli 4 giorni lavorativi, assicurando un intervento rapido e di alta qualità.
Dettaglio di fornitura
RISERVA IDRICA
L’impianto di Riserva Idrica Antincendio è composto da:
n. 1 VASCA MONOBLOCCO mod. C-13
Dimensioni 250 x 750 x h200+150 cm
completa di copertura carrabile per traffico pesante di spessore 20 cm
n. 9 VASCHE MONOBLOCCO GRANDI DIMENSIONI mod. C-16
ciascuna di dimensioni 250 x 1.017 x h252 cm
complete di copertura carrabile per traffico pesante di spessore 20 cm
n. 1 VASCA MONOBLOCCO mod. C-13
Dimensioni 250 x 750 x h252 cm
completa di copertura carrabile per traffico pesante di spessore 20 cm
BACINO DI LAMINAZIONE
Il Bacino di Laminazione per le acque meteoriche è composto da:
n. 6 VASCHE MONOBLOCCO GRANDI DIMENSIONI mod. C-16
ciascuna di dimensioni 250 x 1.017 x h252 cm
complete di copertura carrabile per traffico pesante di spessore 20 cm
Criticità presenti e soluzioni adottate
L’area destinata all’installazione dei due bacini di accumulo presentava vincoli dimensionali rilevanti, dovuti alla viabilità interna e alla presenza degli edifici industriali circostanti.
1
Attraverso una progettazione ad hoc, un’elevata flessibilità organizzativa e la produzione di vasche prefabbricate di Grandi Dimensioni, Gazebo S.p.A. ha definito la composizione ottimale dei manufatti, garantendo l’installazione entro i limiti richiesti dal cliente.
2

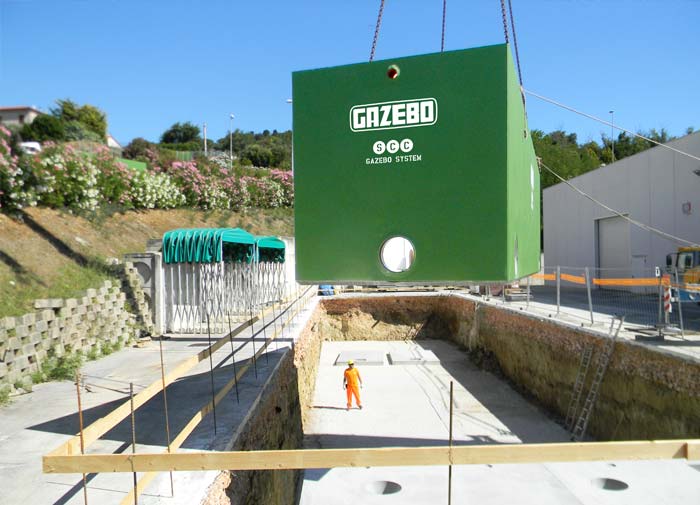

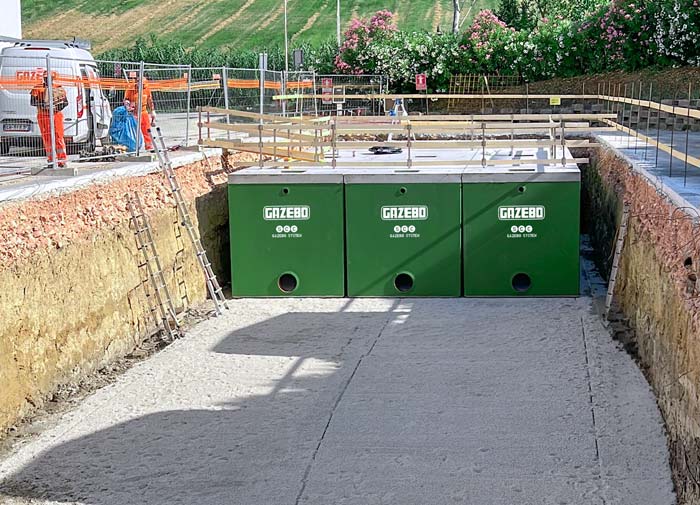

L’azienda ha fornito assistenza tecnica completa durante le operazioni di posa in opera, comprendenti la sigillatura dei giunti di contatto tra vasche, coperture e tubazioni di collegamento.
3
Grazie a una gestione operativa efficiente e a una produzione curata in ogni dettaglio, i tecnici Gazebo S.p.A. hanno completato posa e sigillature in soli 4 giorni di lavoro, assicurando precisione, tenuta idraulica e tempi di cantiere ridotti.
Riserva idrica ad uso antincendio

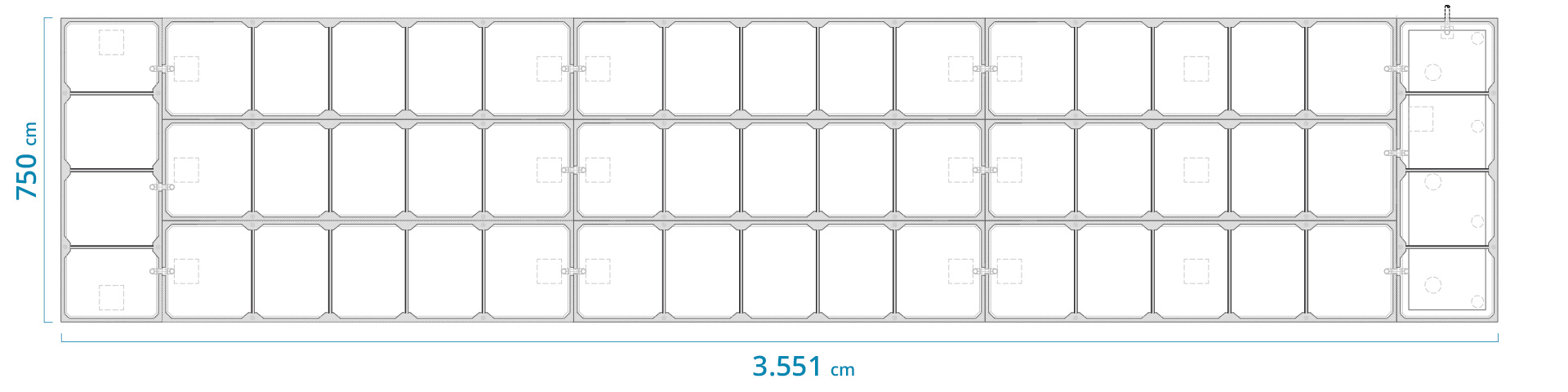

Pianta disposizione vasche antincendio
Lo schema costruttivo della riserva idrica antincendio, prevede la disposizione di nove vasche monoblocco mod. C-16, organizzate in tre file da tre elementi ciascuna, con il posizionamento di una vasca mod. C-13 in testa e una in coda al sistema.

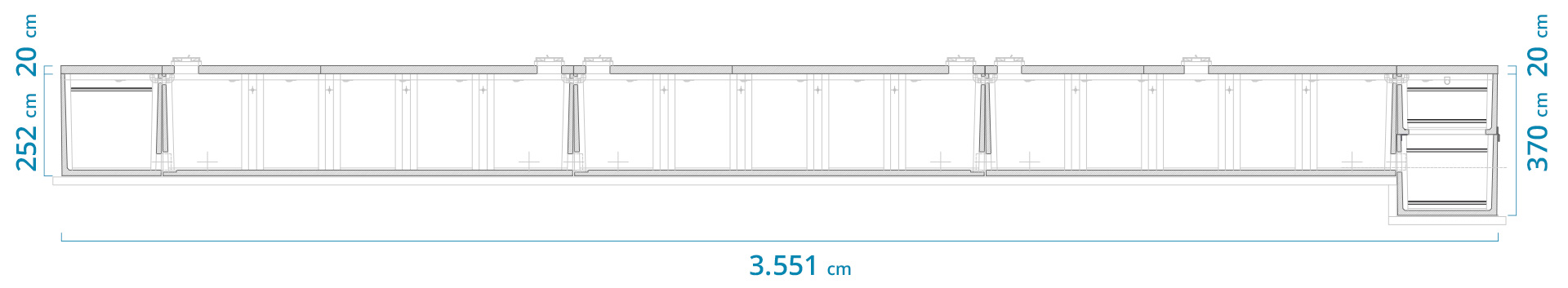

Sezione longitudinale vasche antincendio
La vasca mod. C-13, denominata vasca di pescaggio, installata in coda al sistema, è una struttura modulare con altezza complessiva di 370 cm, costituita da un “fondello” h200 cm + una “prolunga” h150 cm.
È stata assemblata, ancorata e sigillata in cantiere dal personale specializzato di Gazebo S.p.A., garantendo una perfetta tenuta idraulica e un’elevata affidabilità nel tempo.
Bacino di laminazione delle acque meteoriche

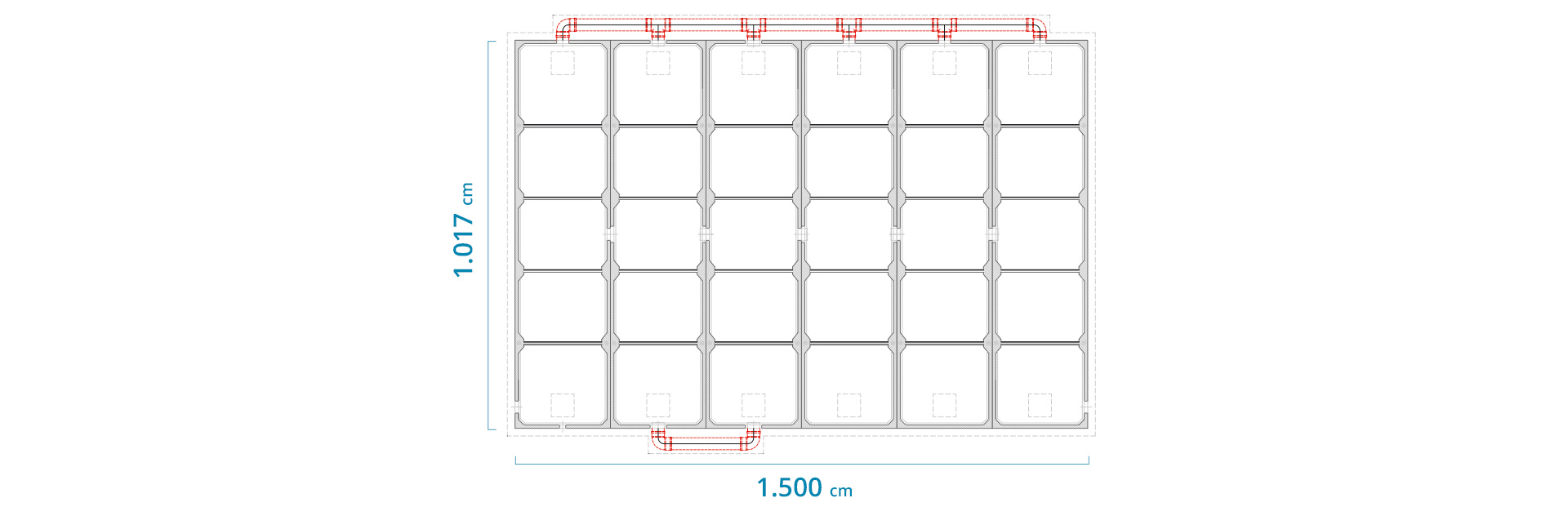

Pianta disposizione vasche di laminazione
La conformazione planimetrica del bacino di laminazione delle acque meteoriche prevede la posa di sei vasche monoblocco mod. C-16, installate affiancate lungo il lato maggiore per ottenere una configurazione di montaggio più semplice, rapida e funzionale.

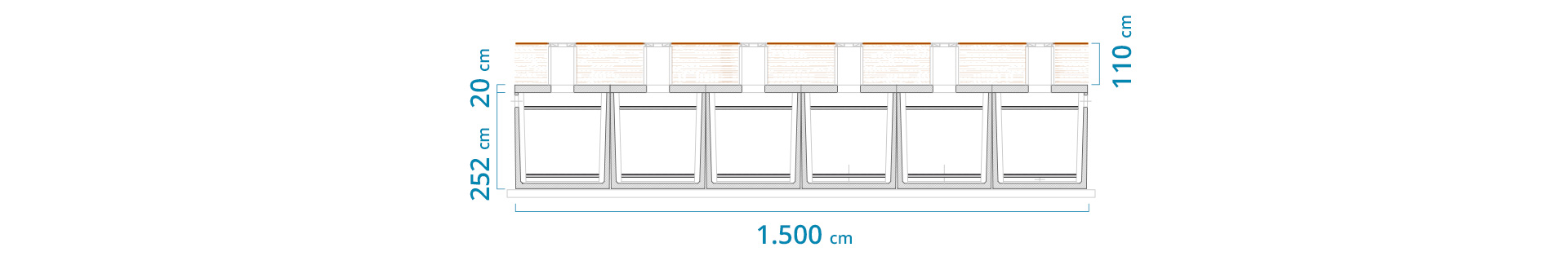

Sezione longitudinale vasche di laminazione
Come si può notare dalla sezione longitudinale del bacino di laminazione, le vasche risultano posate con interramento sopra le coperture di 110 cm.
L’ispezione delle vasche è garantita tramite l’installazione di appositi “torrini” completi di relativi chiusini in ghisa classe D400.
Vantaggi dell’impianto realizzato
VASCHE INDISTRUTTIBILI
DI ULTIMA GENERAZIONE

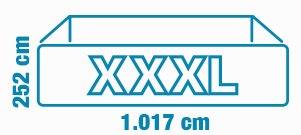

VASCHE DI
GRANDI DIMENSIONI
PROGETTAZIONE
CUSTOMIZZATA
COMPATTEZZA
PLANIMETRICA
IMPIANTO DI TIPO MODULARE
per eventuali futuri ampliamenti
PERFETTA TENUTA
IDRAULICA
FACILITÀ
DI GESTIONE
SICUREZZA E
CONTINUITÀ DI ESERCIZIO
MONTAGGIO ESEGUITO
IN SOLI 4 GIORNI
